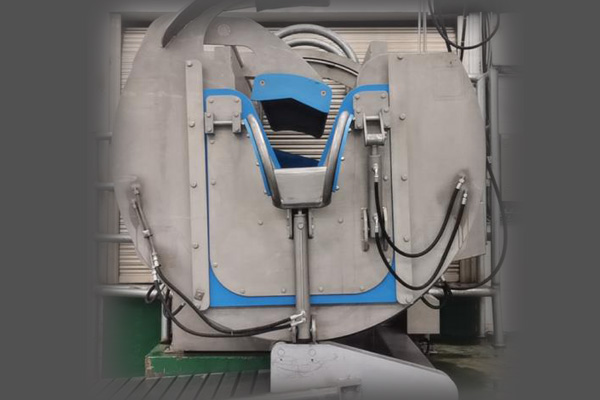

宗教旋转翻板箱（型号ZJXZF-30-A)：

产品概述

用于牛清真宰杀，配有有液压系统及机械锁紧系统联合进行控制，该机能实现牛翻板宰杀，满足宗教宰杀活牛未击昏情况下的宰杀要求，具有工作稳定噪音小维修方便快捷等特点。宗教宰杀箱的设计便于牛体进入宰杀箱。背门关闭，牛体通过推门的移动从背部固定在宰杀箱内。宰杀箱可根据牛体大小在宽度和高度上进行调整。宰杀箱旋转前先固定牛头。宰杀箱的旋转通过液压控制的。宰杀箱旋转后，进行宗教宰杀。合法的在宰杀箱中的停留时间为45秒钟。放血后，到达停留时间后从宰杀箱中释放胴体。宰杀箱的液压功能通过按钮进行控制。宗教宰杀箱包含电控系统（西门子）控制宰杀箱的手动或自动功能。控制系统置于不锈钢面板内，安装在宰杀箱上或者附近区域。

包含：

用于宗教牛翻板宰杀。

整机采用液压机械传动，对牛体无污染。

运行平稳，使用寿命长。

能连续生产，效率高。

操作简单，易损件少。

适用的范围及工作条件

周围环境温度：-10℃~+40℃

额定控制电压值380V±15%范围内能可靠

工作液压：0~-16Mpa，电机功率：2.2KW，进口sew减速机

液压站;有效容积800×700×700（mm）电机7.5KW

外型尺寸：约3000 x 2100 x 2400 mm (长 x 宽 x 高)

宰杀箱重量 : 约4000 kg

宗教宰杀箱产能：约40~50头牛/小时，固定45秒（伊斯兰）

约 60头牛/小时，无固定时间（犹太）

供应功率 : 7,5kW 400V, 3相, 50Hz

液压 : 140 巴

阀门控制电压 : 24V DC

活牛重量：从350kg到1400kg

翻板箱进牛口尺寸：上部位尺寸为1100mm，下部位尺寸为600mm；

PLC控制中心，一键急停装置；

液压控制管路采用胶管和硬管结合；

进牛口液压油缸控制：1套液压旋转油缸，翻板的踏板和支撑要牢固，不能变形。配有牛头固定装置。（油缸控制夹牛头，油缸控制托牛脖），  使底平面在0-45°之间角度任意转动。配有液压控制翻板箱侧面板升降油缸，通过旋转滚筒使之与地面成130°-180°之间打开两侧侧板、顶板，使牛顺利从翻板箱内落出；

该产品金属部位均采用不锈钢钢板氩弧焊焊接，表面喷砂处理；塑料辅助件采用PA6,耐酸性腐蚀、耐磨性，翻板箱旋转轴采用40cr热处理工艺，齿轮采用45#表面调制，液压马达外壳均有1.5mm不锈钢覆盖保护件；

旋转翻板箱油管路、电气线路有管夹及线管保护。
